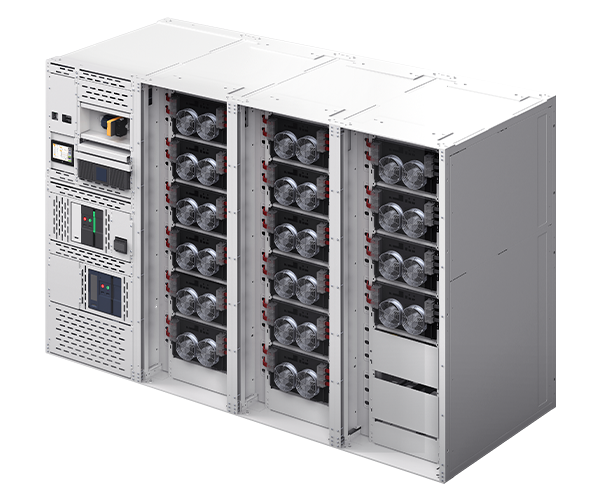

Modular PCS
dots PCS
다츠에너지는 모듈형 인버터의 특성을 고려하여
PCS의 기능적으로 모듈화된 구조 설계를 통해, 설치 장소(실내외),
필요 출력(kW) 등 다양한 고객의 요구를 만족시킬 수 있는
모듈러 PCS를 공급합니다.
다츠에너지는 차별화된 기술력으로 국내 최초로 모듈형 PCS를 제공합니다.
(Unit : kVA)
| PCS MODEL | PITTA-1 | PITTA-2 | UNCIA-3 | RHINO-6 | RHINO-12 | RHINO-16 | |
|---|---|---|---|---|---|---|---|
| Number of paraller MSSP | 1 | 2 | 3 | 6 | 12 | 16 | |
| 380Vac | Output | 120 | 240 | 360 | 720 | 1440 | 1920 |
| Location | A / B | A / B | - | - | - | - | |
| 480Vac | Output | 150 | 300 | 450 | 900 | 1800 | 2400 |
| Location | A / B | A / B | - | - | - | - | |
| 600Vac | Output | 180 | 360 | 540 | 1080 | 2160 | 2880 |
| Location | - | - | A / B / C | A / B / C | A / B / C | - | |
| 690Vac | Output | 200 | 400 | 600 | 1200 | 2400 | 3200 |
| Location | - | - | - | - | - | - | |
설치 위치별 PCS 기준
| Type | Installation Location | System Structure | Environmental Grade |
|---|---|---|---|
| B | Outdoor | Enclosure w/Air Forced Cooling |
IP44 |
| C | Outdoor | Container w/Full HVAC System |
IP55 |
dots 모듈형 PCS의 구조 요약
| PCS MODEL | PITTA | RHINO | |
|---|---|---|---|
| PCS Structure |  |
 |
 |
| Installation Location | B | B | C |
| Enclosure Type | Outdoor Enclosure | ISO Container | |
| Temp. Control | Air Forced Cooling |
Air Forced Cooling |
Full HVAC |
| IP Grade | IP44 | IP44 | IP55 |
